glibc - ptmalloc (1)

malloc()은 사용자가 프로그램 실행시 동적으로 메모리를 할당받을 수 있게 해주는 함수이다. 이는 내부적으로 sbrk()를 사용해 커널로부터 힙 영역을 할당받는데, sbrk()는 커널모드로 들어가기 때문에 단순히 요청한 크기만큼 sbrk()를 해주면 큰 부하가 걸린다. 이를 해결하기 위해 glibc는 ptmalloc을 사용하여 힙 영역을 관리한다.



Arena

---

arena란 힙 영역을 관리하는 구조체로, ptmalloc에서는 쓰레드별로 관리하여 main arena, thread arena가 존재한다. 단일 쓰레딩 환경에서는 main_arena만 존재한다. arena의 구조체는 아래와 같다.



struct malloc_state
{
  /* Serialize access.  */
  mutex_t mutex;

  /* Flags (formerly in max_fast).  */
  int flags;

  /* Fastbins */
  mfastbinptr fastbinsY[NFASTBINS];

  /* Base of the topmost chunk -- not otherwise kept in a bin */
  mchunkptr top;

  /* The remainder from the most recent split of a small request */
  mchunkptr last_remainder;

  /* Normal bins packed as described above */
  mchunkptr bins[NBINS * 2 - 2];

  /* Bitmap of bins */
  unsigned int binmap[BINMAPSIZE];

  /* Linked list */
  struct malloc_state *next;

  /* Linked list for free arenas.  Access to this field is serialized
     by free_list_lock in arena.c.  */
  struct malloc_state *next_free;

  /* Number of threads attached to this arena.  0 if the arena is on
     the free list.  Access to this field is serialized by
     free_list_lock in arena.c.  */
  INTERNAL_SIZE_T attached_threads;

  /* Memory allocated from the system in this arena.  */
  INTERNAL_SIZE_T system_mem;
  INTERNAL_SIZE_T max_system_mem;
};

힙을 관리하기 위한 여러 정보들을 담고 있으며 각 arena끼리 linked-list로 관리된다. 가장 먼저 main_arena는 아래와 같이 libc 내부에서 선언된 변수이다.

static struct malloc_state main_arena =
{
  .mutex = _LIBC_LOCK_INITIALIZER,
  .next = &main_arena,
  .attached_threads = 1
};

main_arena

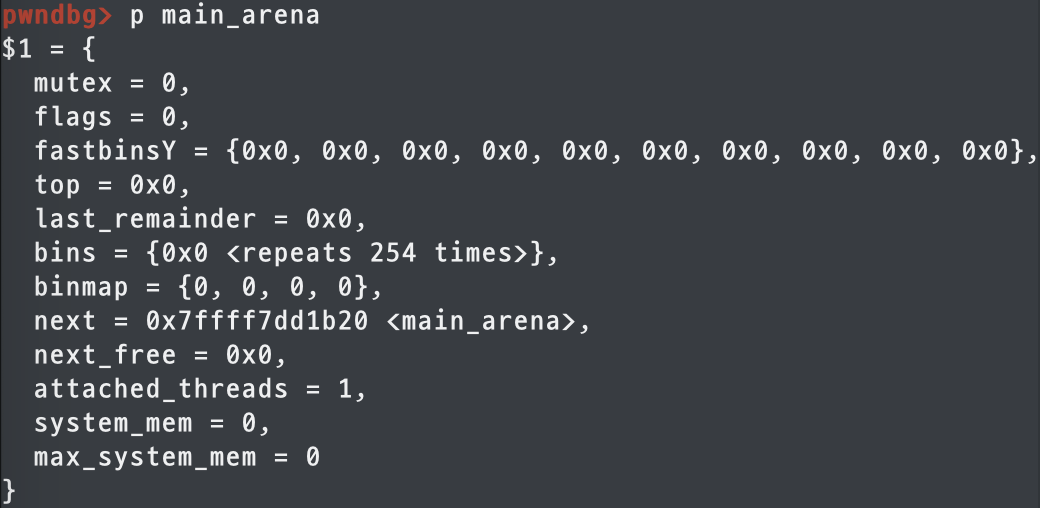

heap이 생성되지 않았을 때의 main_arena 값이다.



Chunk

---

Chunk란 힙을 관리하는 하나의 단위이며 힙은 chunk들로 구성된다. chunk에는 Allocate chunk, Free chunk, Top chunk가 존재한다.



Allocate Chunk

---

Allocate Chunk는 현재 할당되어 사용하고 있는 청크를 말하며 위와 같은 구조로 되어있다. Data의 크기는 요청한 사이즈에 따라 달라질 수 있지만 prev_size, size의 크기는 8바이트씩으로 고정되어있다.



• prev_size: 이전 청크의 사이즈를 나타낸다. 이전 청크가 free 되어 현재 청크의 prev_inuse 비트가 해제되었을 때만 사용된다.
• size: 현재 청크의 사이즈를 나타낸다. 청크의 사이즈는 0x10 바이트 단위로 커지므로 하위 3비트는 사용되지 않는다는것을 이용해 하위 3비트는 플래그로 사용된다. 그중 최하위 1비트는 prev_inuse이다.
• prev_inuse(p): 사이즈 8바이트 내의 최하위 1비트이며 이 비트가 세트되어있으면 이전 청크가 현재 사용중이라는 것을 나타낸다.

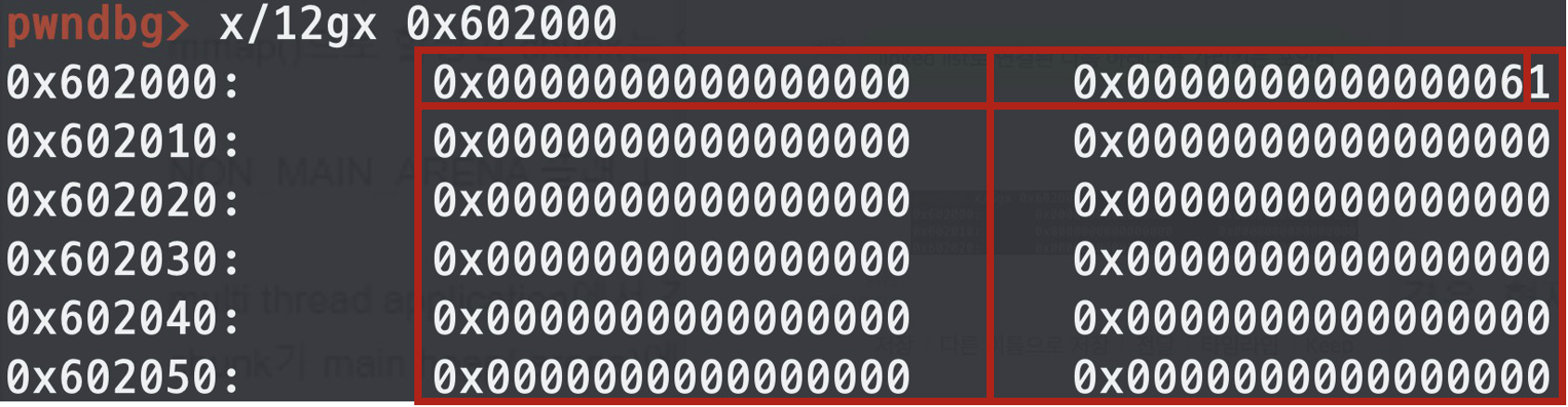

이것을 실제 gdb에서 확인해보면 아래와 같다.

• prev_size : 0
• size: 0x60 | 1 (p)

이 청크의 실제 사이즈는 0x60(헤더 포함)이며 0x61로 표현되는 이유는 이전 청크가 사용중이라는 의미이다.



Free Chunk

---

Free Chunk는 free()를 이용해 해제된 청크를 말하며 Allocated Chunk에서 fd, bk를 더 사용한다. fd, bk가 쓰이는 위치는 원래 Data 부분인데, 해제된 청크의 데이터는 의미가 없다고 여겨 그 위에 덮어 쓰인다.



실제 gdb에서 확인하면 아래와 같다.

fd, bk에 어떠한 값이 쓰여졌다.



Top Chunk

---

Top Chunk는 말 그대로 모든 청크 위에 있는 청크를 말한다. 앞서 malloc이 sbrk를 이용해 커널로부터 힙영역을 할당받는다고 했는데, 초기에 힙 영역을 0x21000 바이트만큼 받아온다. 이때 이를 통채로 top chunk로 보고 이 top chunk에서 일정 부분을 잘라서 Allocate Chunk를 만들어 할당해준다.

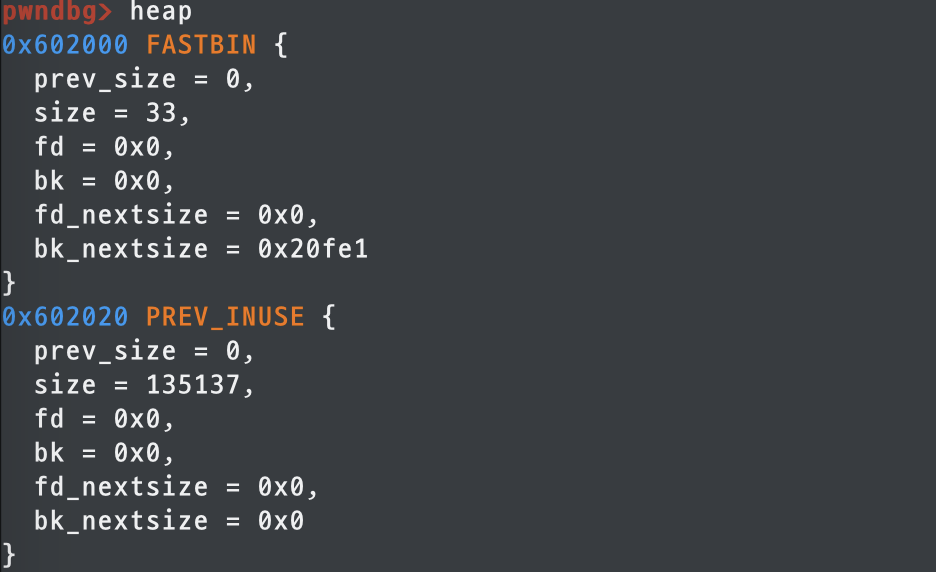

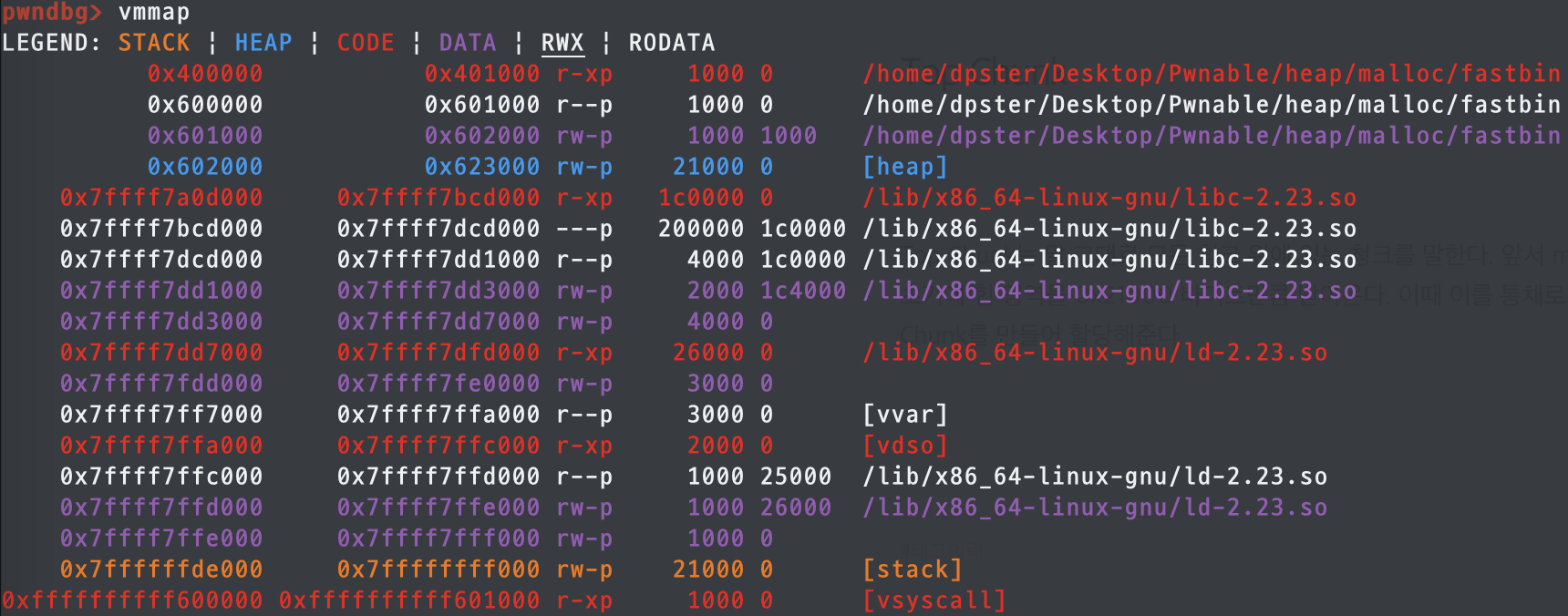

사진을 보면 파란색 힙 영역이 생성된 것을 확인할 수 있으며 크기가 0x21000인 것 또한 확인할 수 있다.

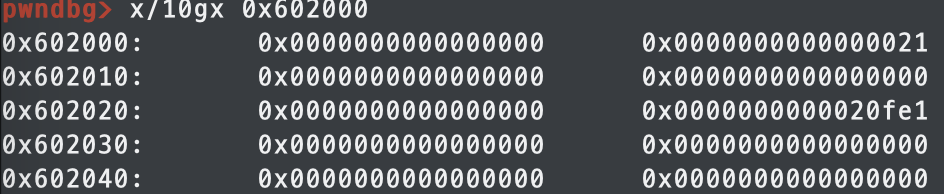

위의 프로그램에서 malloc(0x10)을 실행한 상태인데, malloc에서 처음 sbrk로 0x21000만큼 할당을 받고 다시 0x20(heap header 0x10 byte. + data 0x10 byte)를 잘라서 반환한다. 이렇게 되면 top chunk는 (0x21000 - 0x20) | 1 (prev_inuse) 가 되어 0x20fe1이 될 것이다.

현재 0x602020에 위치한 청크가 top chunk이다. 이는 main_arena에서도 확인할 수 있다.

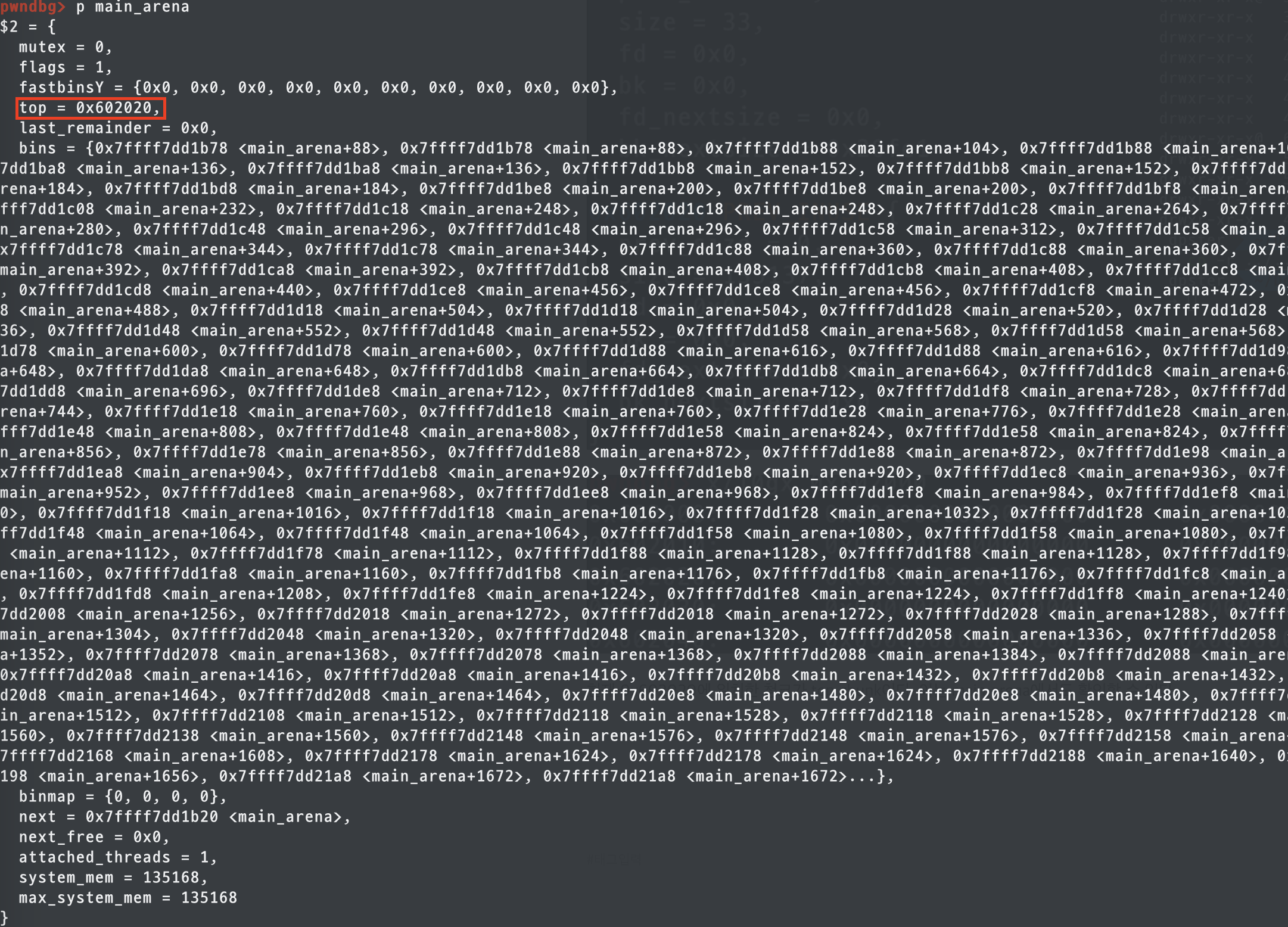

main_arena.top이 현재 top chunk의 위치를 가리키고 있다.
